Воздухообменные установки
Преимущества
- Запатентованное решение
- Коррозионностойкий корпус
- Низкое энергопотребление
- Быстрый монтаж и пусконаладка
Назначение
Воздухообменные установки предназначены для отвода и очистки поступающего воздуха в процессе наполнения и опорожнения резервуаров чистой воды (РЧВ), эксплуатируемых в системах хозяйственно-питьевого водоснабжения. Фильтрация воздухообмена (вентиляция) необходима для санитарно-эпидемиологической безопасности хранения воды.
Воздухообменные установки применяются для оснащения новых и реконструируемых резервуаров чистой воды и по многим показателям превосходят типовые фильтры-поглотители ФП. Система изготовлена с применением современных материалов и технологий в отличие от типовых проектов 0901-9 "Фильтр-поглотитель для резервуаров чистой воды", разработанных в 80-е годы.
Преимущества по сравнению с фильтром-поглотителем:
- Стоимость установки ниже в 3-5 раз в зависимости от объема резервуара и модели оборудования.

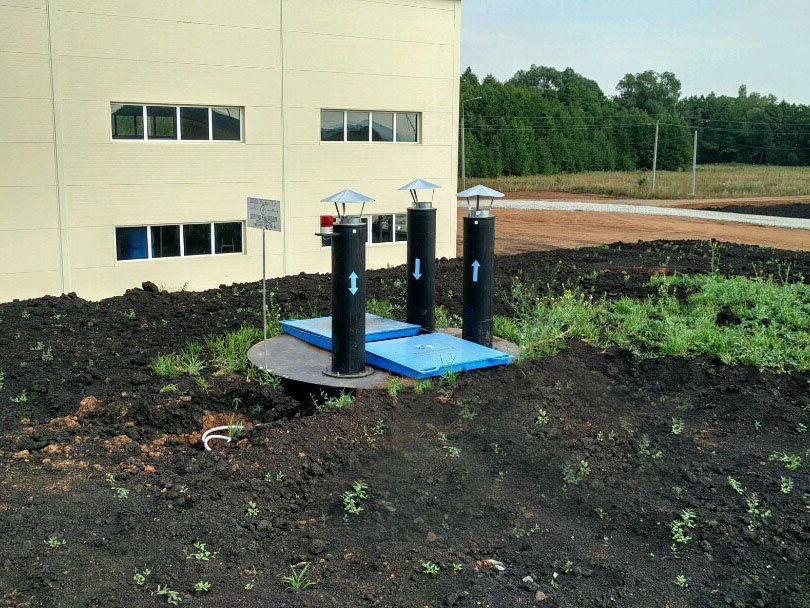

- Размещение оборудования на РЧВ. Не требуется дополнительная площадь застройки под сооружение.
- Наличие разрешительной документации. Отсутствие проектно-изыскательских работ.
- Монтаж за 1 день. Поставка в максимальной заводской готовности.
- Размещение установки модели типа А в обваловании резервуара, обеспечивает функциональность объекта в случае воздействия взрывной или воздушной ударной волны на объектах гражданской обороны.
- Высокая устойчивость конструкции к воздействиям окружающей среды.
- Обеспечение минимального энергопотребления за счет компактности.
- Простота и удобство обслуживания.
Технические характеристики
Параметры | ||||||
Тип А | Тип Б | Тип В | ||||
Габаритные размеры LxBxH, мм | транспортные | 1920x1920x1860 | 2000x900x1750 | 1500x850x1530 | 1300x700x1530 | 700х800х1330 |
эксплуатационные | 1920x1920x2500 | 1500x700x2400 | 1200x650x2350 | 970x510x2010 | 470х510х1100 | |
Пылевой фильтроэлемент |
✓ |
✓ |
✓ |
|||
Сорбционный фильтроэлемент |
✓ |
✓ |
✓ |
|||
УФ обеззараживание |
✓ |
✓ |
Опционально | |||
Аварийный воздуховод |
✓ |
✓ |
✗ |
|||
Отапливаемый корпус |
✓ |
✓ |
✗ |
|||
Максимальная потребляемая электрическая мощность (лето/зима), кВт | 0,2/1,2 | 0,2/1,2 | 0,2/1,0 | 0-0,26/0,34-0,60 | ||
Напряжение питания/частота, В/Гц | 220/50 |
✗ |
||||
Выносной блок индикации |
✓ |
✗ |
||||
Корпус из полимерных материалов |
✓ |
✗ |
✗ |
|||
Исполнение | Подземное | Надземное | Надземное / Внутри помещения | |||
Защита от взрывной волны | ✓ |
✗ |
✗ |
|||
Диаметры присоединительных воздуховодов, (внутренний/наружный), мм | 160 | 160/250 | 125/225 | 100/200 | 100 | |
Кол-во соединительных с РЧВ воздуховодов | 3 | 1 | 1 | |||
Давление, при котором происходит открытие аварийного затвора, кПа | 1,0 |
✗ |
||||
Разрежение, при котором происходит открытие аварийного затвора, кПа | 0,5 |
✗ |
||||
Климатическое исполнение по ГОСТ 15150, ° С, УХЛ 1 | от –60 до +40 | |||||
Вес нетто/брутто, кг | 300/350, не более | 150/250, не более | 130/230, не более | 100/200, не более | 35/64*, не более | |
Срок службы, лет | 25** | 15** | 15** |
* без учета несущего патрубка
** без учета замены электроприборов, уплотнителей, ультрафиолетовых ламп, запорной арматуры и фильтроэлементов
Устройство

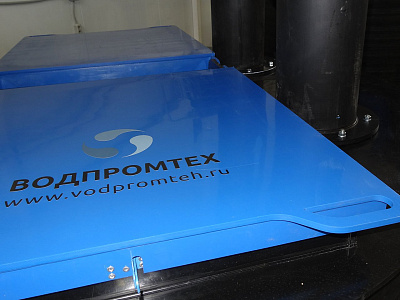

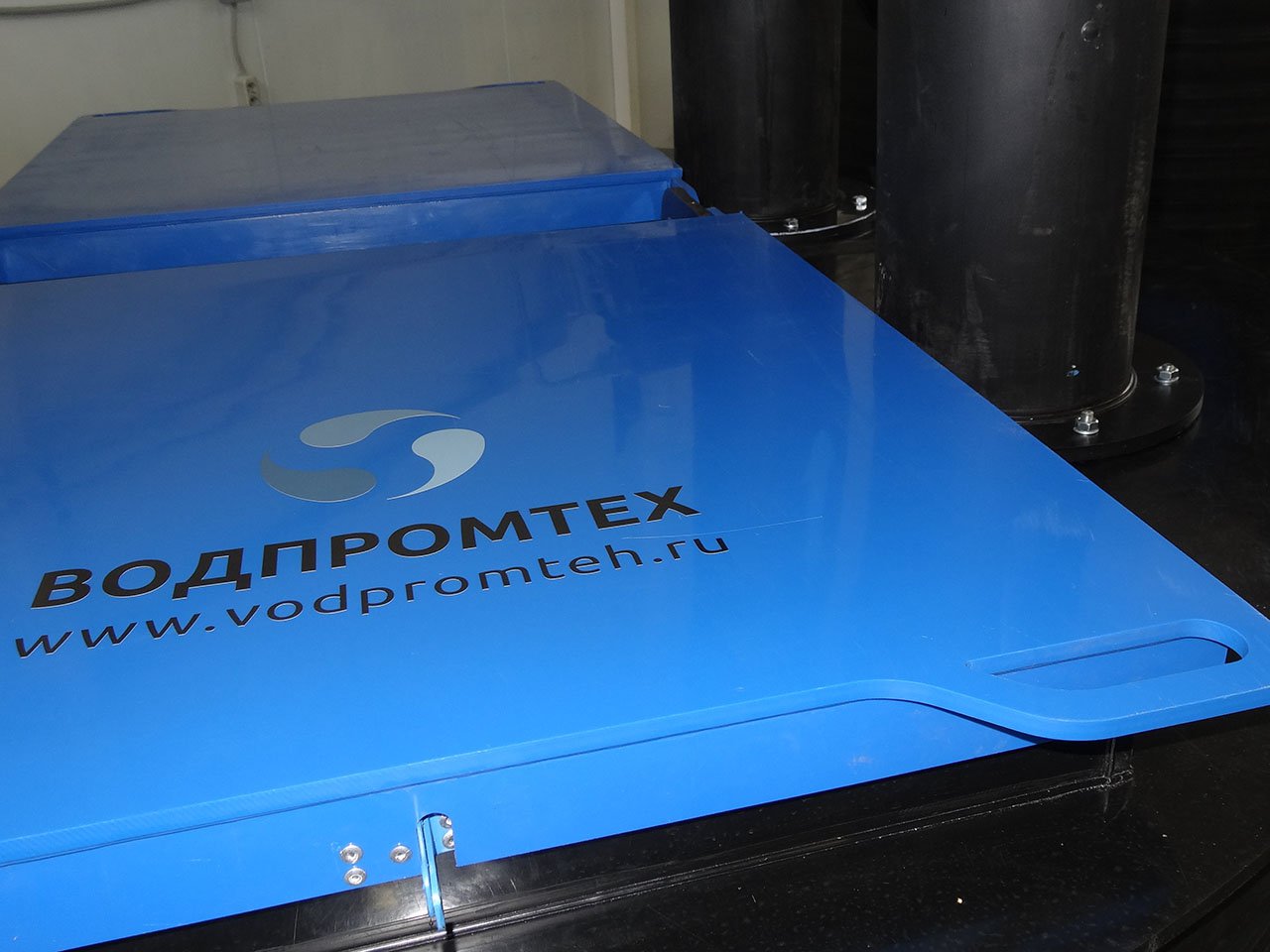

Установка воздухообменная УВ представляет собой утепленный модуль – полиэтиленовый цилиндрический (тип А) или прямоугольный из сэндвич-панелей (тип Б и тип В). Внутри конструкции типа А и Б установлено следующее оборудование:
- Запорно-регулирующая арматура
- Приточный, отводящий и аварийный воздуховоды
- Синтетический фильтрующий элемент
- Сорбционный фильтрующий элемент

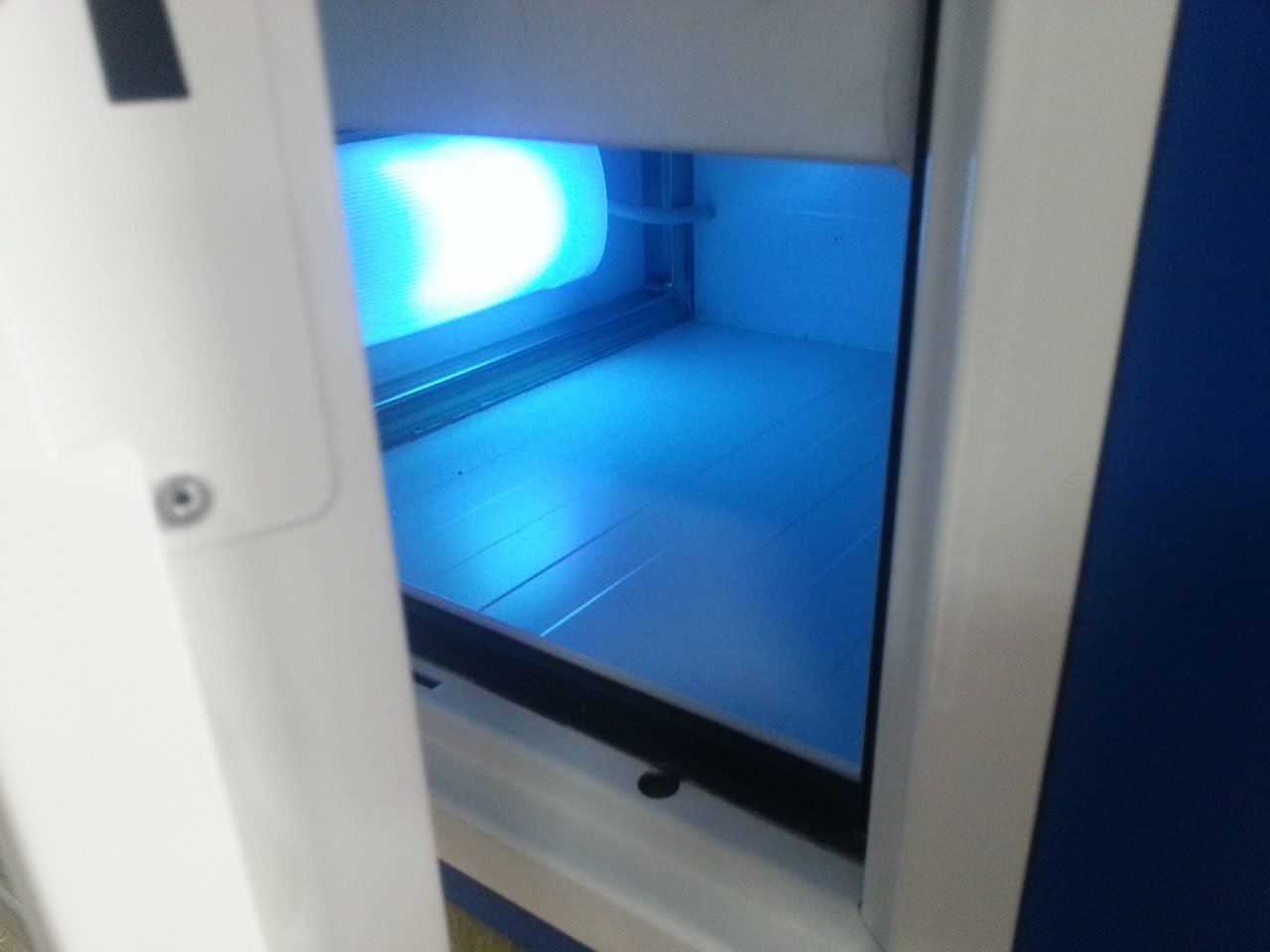

- УФ лампа
- Шкаф управления
- Приборы освещения и электрообогрева
- Аварийная сигнализация
Кабели для питания устройства и подключения блока индикации в комплект поставки не входят.
Модель типа В отличается от других компактностью и меньшим весом. Внутри корпуса расположены фильтрующие элементы (синтетический и сорбционный) и отводящий воздуховод с обратным клапаном, может доукомплектовываться опорной рамой. Установка может быть выполнена в двух исполнениях: с нижним или боковым присоединением к резервуару, на открытом воздухе и в помещении.

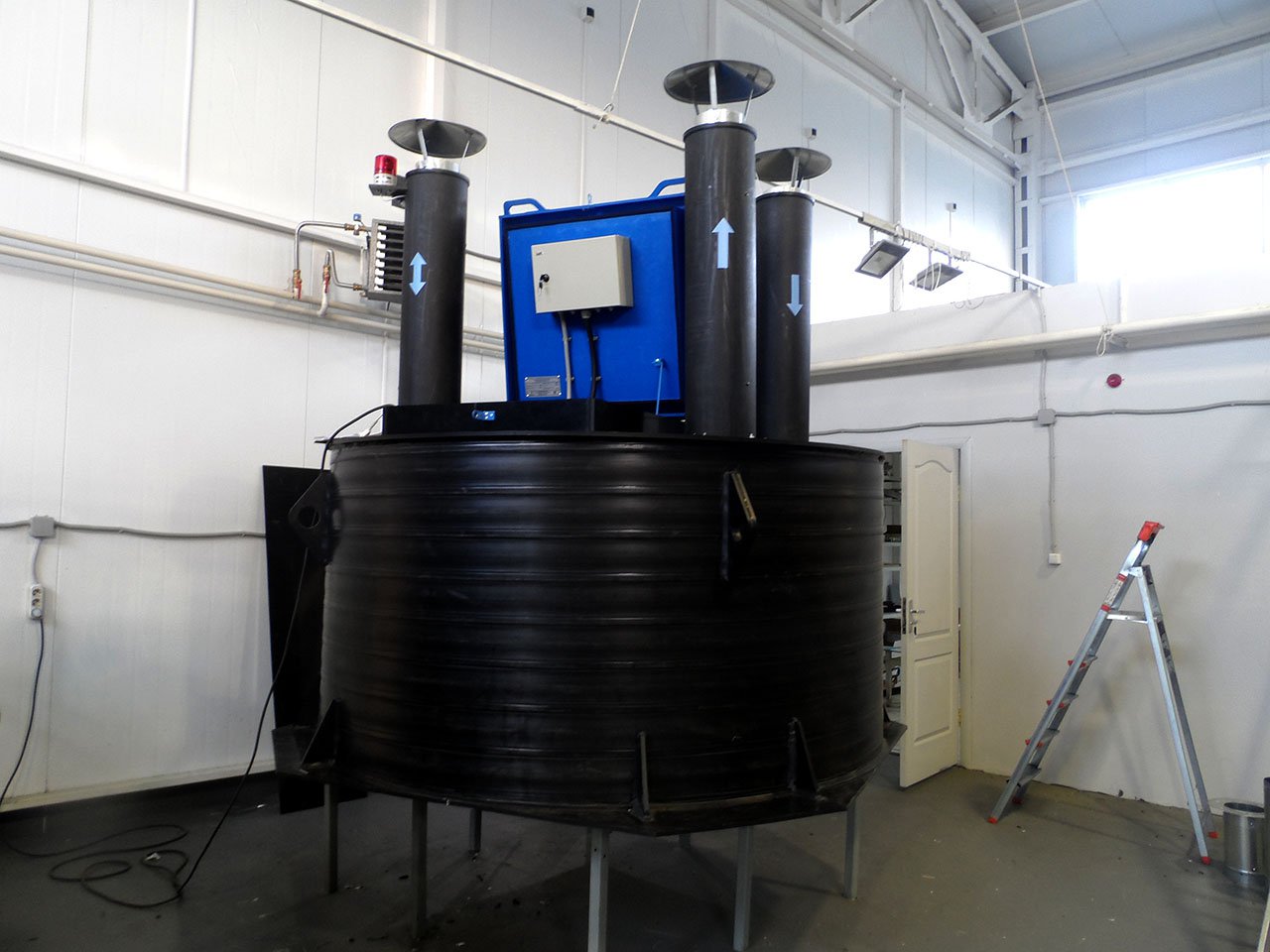

УВ тип А |

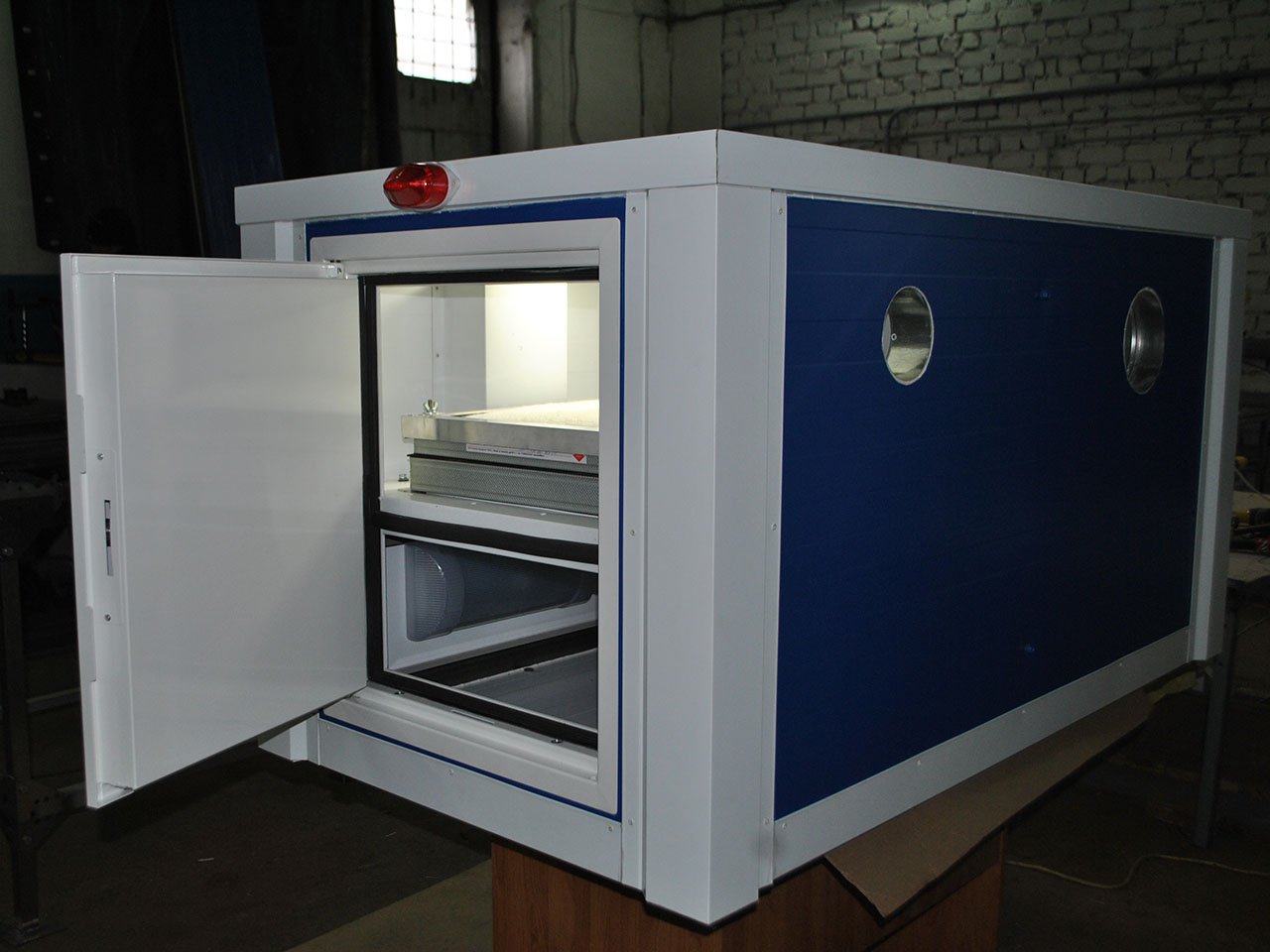

УВ тип Б |
УВ тип В |
Функциональное описание
Режимы работы воздухообменных установок:
- При поступлении воды отвод воздуха из резервуара осуществляется по отводящему трубопроводу.
- Поступление воздуха осуществляется по приточному трубопроводу через фильтрующие элементы.
- Аварийный режим (кроме типа В). В качестве защиты от обрушения конструкции резервуара при достижении критических пределов давления (избыточного или вакуума) предусмотрена аварийная система, обеспечивающая автоматическое открытие затвора электроприводом (для выпуска или поступления воздуха) и вывод сигнала на пульт управления.
В модели типа А для каждого режима предусмотрен отдельный воздуховод, соединяющий резервуар чистой воды и воздухообменную установку, что повышает надежность при эксплуатации.
Документация
Воздухообменные установки соответствуют требованиям технического регламента Таможенного союза 010/2011 «О безопасности машин и оборудования».
Качество продукции подтверждено декларацией о соответствии (регистрационный номер ЕАЭС N RU Д-RU.PA09.В.45005/23 от 07.11.2023 года).
Для вашего удобства вы можете скачать габаритные чертежи и BIM-модели воздухообменных установок.
