Водопроводные насосные станции

стоимость формируется по запросу

Преимущества

  • Различные варианты исполнения
  • Высокий уровень автоматизации
  • Быстрый монтаж и пусконаладка
  • Использование насосов любых производителей

Назначение

Водопроводные насосные станции (ВНС) предназначены для хозяйственно-питьевого, противопожарного и производственного водоснабжения, а также для нужд мелиорации. Модульные (или блочные) насосные станции применяются для 1-го, 2-го и последующих подъёмов воды, а также для повысительных и циркуляционных нужд при водоснабжении объектов различного назначения.

По степени обеспеченности подачи воды ВНС подразделяются на I, II и III категорию.

Виды блочно-модульных насосных станций:

  • надземная;
  • подземная;
  • совмещённая с РЧВ.

Уровень автоматизации и диспетчеризации модульных установок определяется техническим заданием заказчика. Система управления и диспетчеризации может обеспечивать полную автоматизацию с возможностью вывода информации в операторский пункт.

Технические характеристики

Характеристика Исполнение блочно-модульных насосных станций
Надземное Подземное Совмещенное с РЧВ
Производительность, м3 до 200 до 80 до 80
Гидростатический напор, м до 130 до 130 до 130
Длина, м - - до 8,0
Ширина, м до 2,4 - -
Высота, м до 2,6 до 2,6 -
Диаметр, м - до 2,2 до 2,2

Варианты исполнения

ОПРОСНЫЙ ЛИСТ

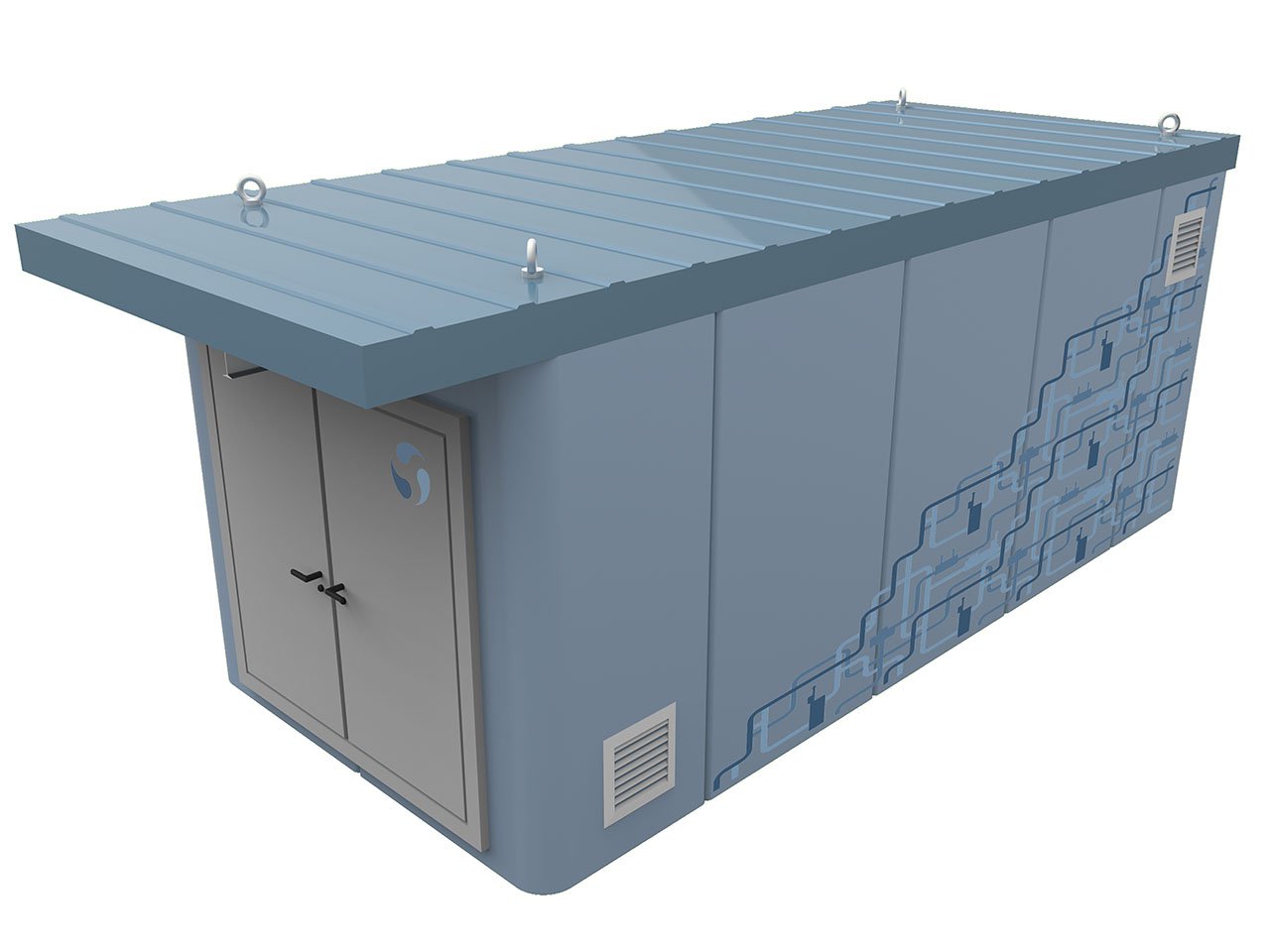

Надземная блочно-модульная насосная станция - ВодпромтехНадземные модульные насосные станции представляют собой контейнер с установленным внутри технологическим оборудованием.

Модуль водопроводной станции выполнен из стального каркаса, обшитого сэндвич-панелями с утеплителем из минеральной ваты и металлической дверью.


Стандартные элементы модуля:

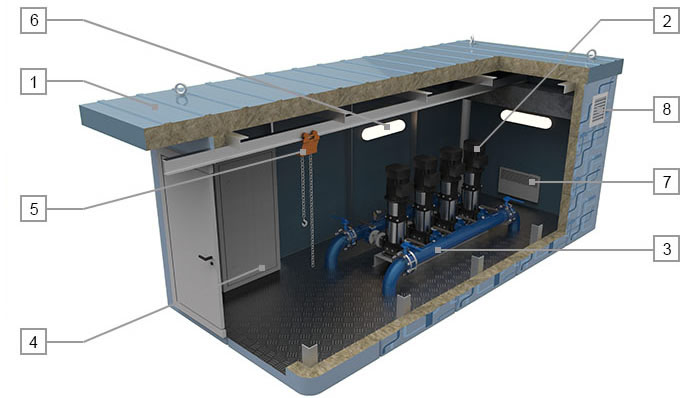

Элементы надземной водопроводной насосной станции - Водпромтех

Повысительные водопроводные насосные станции, расположенные в городской черте, могут быть оформлены в соответствии с архитектурным обликом города.

ОПРОСНЫЙ ЛИСТ

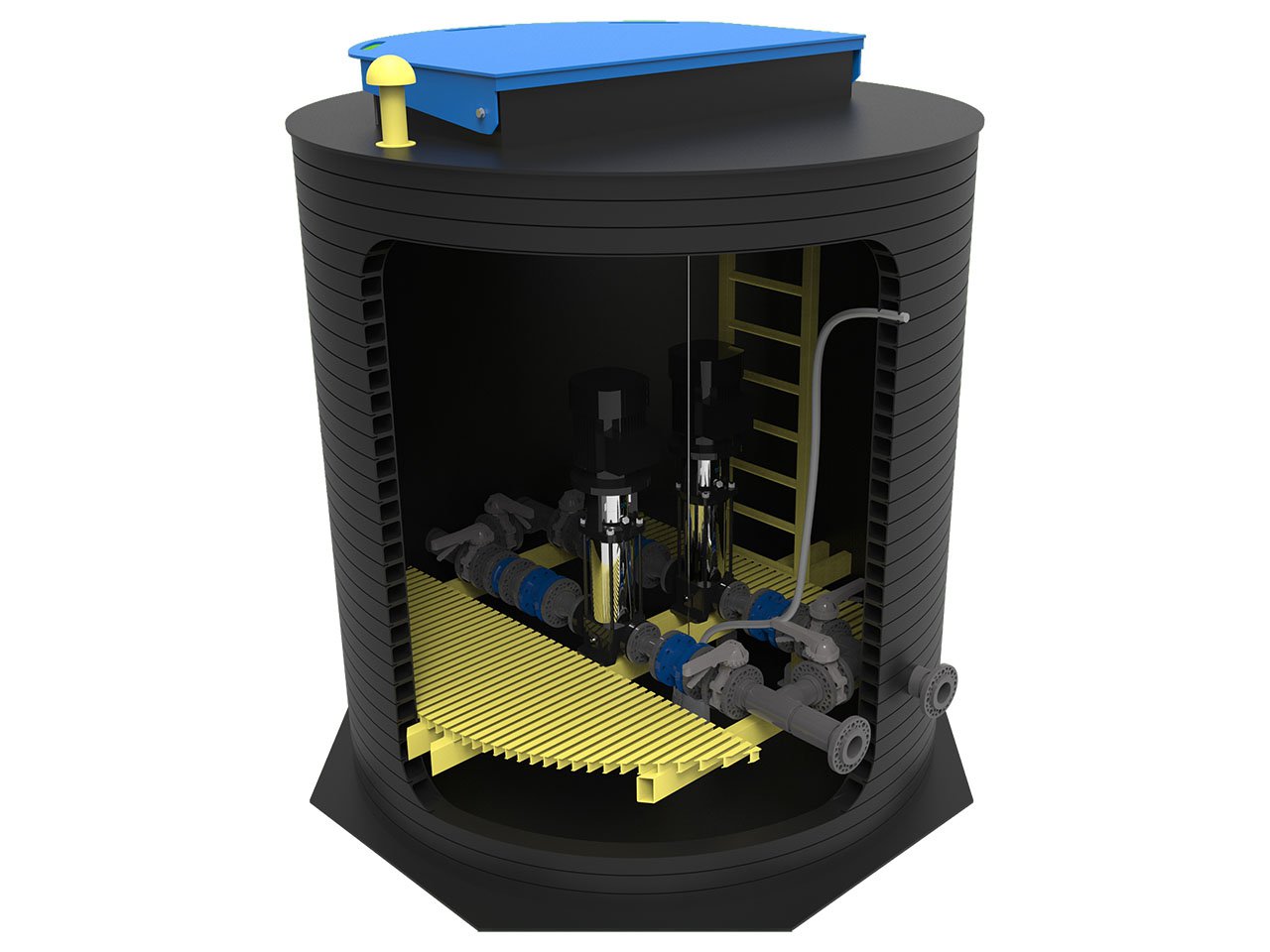

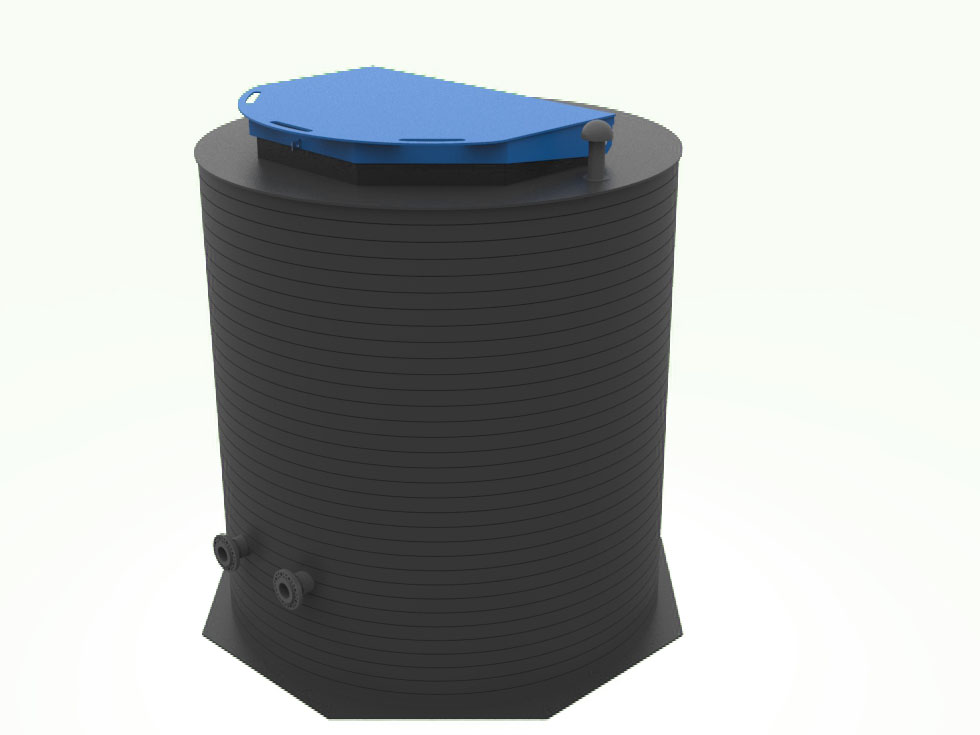

Подземная модульная насосная станция - Водпромтех

Подземная модульная станция представляет собой цилиндрический корпус с насосным оборудованием, установленным внутри конструкции.

Вертикальная ёмкость модуля состоит из:

  • полиэтиленовой спиральновитой трубы с днищем;
  • подводящих и отводящих патрубков;
  • системы вентиляции;
  • горловины с крышкой люка;
  • элементов крепления.

Для обслуживания оборудования в корпусе предусмотрена лестница и площадка.

В подземном блоке установлен дренажный насос с автоматической откачкой воды в случае аварийной ситуации. Если вблизи расположена канализационная сеть, отвод воды из корпуса выполняется самотеком.

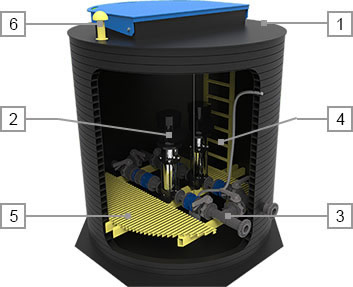

Элементы подземной водопроводной насосной станции - Водпромтех
Стандартные элементы подземной станции:
ОПРОСНЫЙ ЛИСТ
Блочно-модульная насосная станция с резервуаром чистой воды - Водпромтех

Блочно-модульная насосная станция с РЧВ представляет собой резервуар чистой воды, оснащенный насосами. Модульная установка поставляется с погружными (скважинными) или наружными насосами. В последнем варианте модуль содержит отдельную камеру внутри резервуара.

Горизонтальная цилиндрическая ёмкость ВНС состоит из:

  • полиэтиленовой спиральновитой трубы с устройством в ней боковых стенок,
  • подводящих и отводящих патрубков,
  • камерных перегородок,
  • системы вентиляции,
  • горловины с крышкой люка,
  • элементов крепления.

Защита насосов от сухого хода выполнена датчиками уровня, установленными в резервуаре.

Для предотвращения затопления камеры с насосами наружного исполнения предусмотрена дренажная система, которая автоматически откачивает воду. При наличии вблизи канализации отвод воды из камеры реализуется самотеком.

ВНС
с сухой установкой насосов

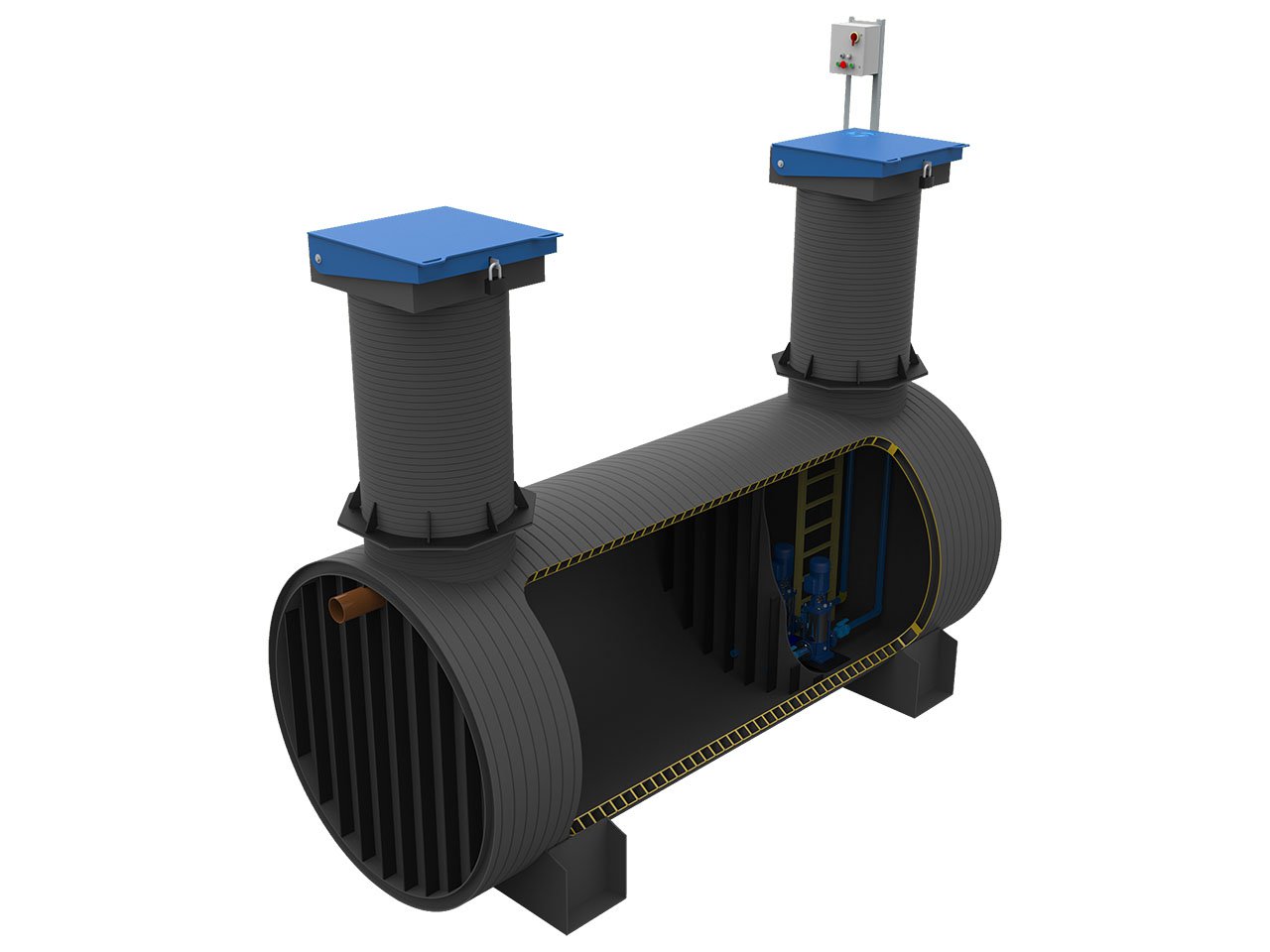

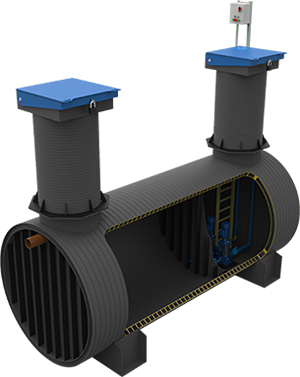

Модульная насосная станция с сухой установкой насосов - Водпромтех
ВНС
с погружными насосами

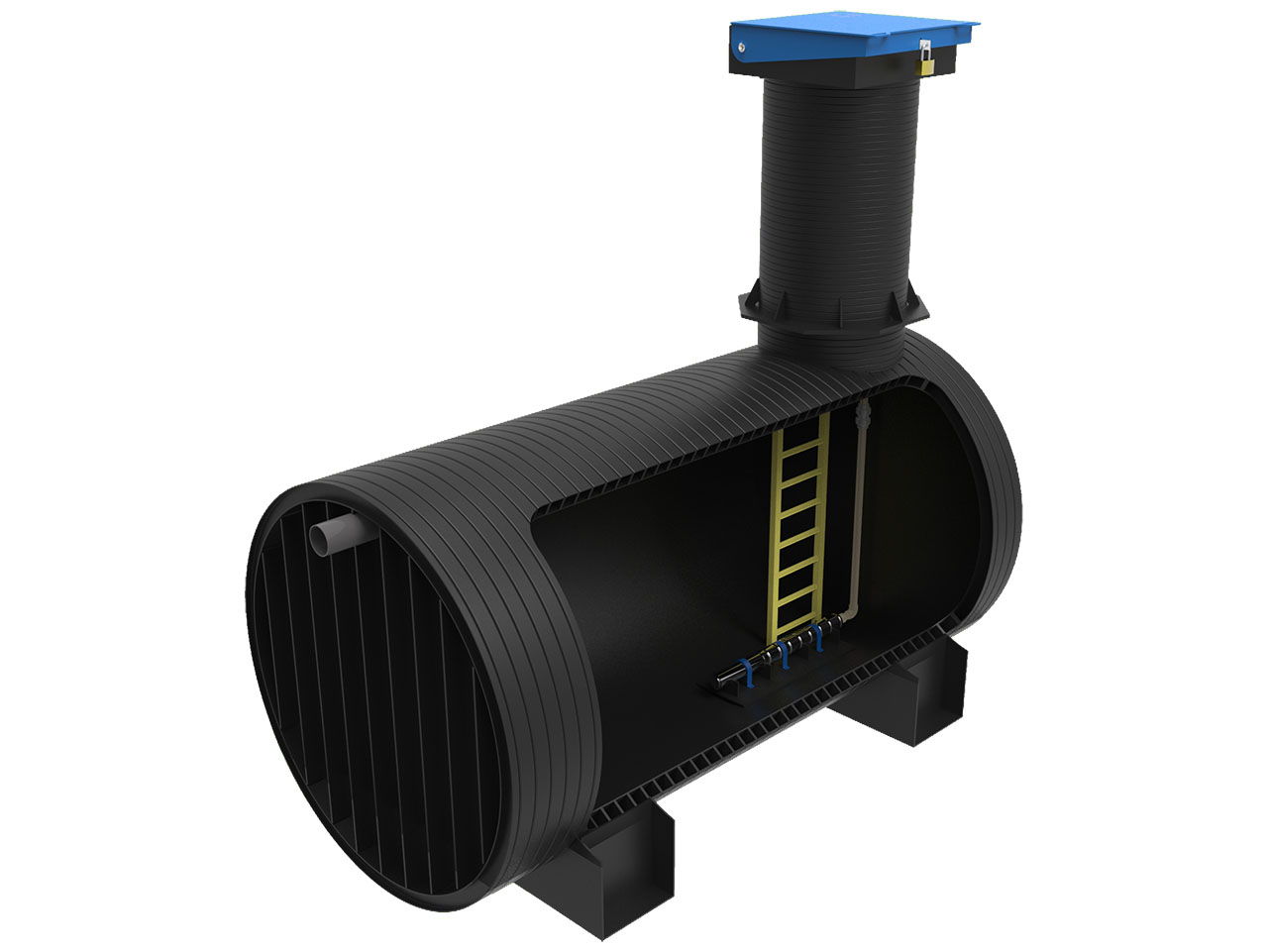

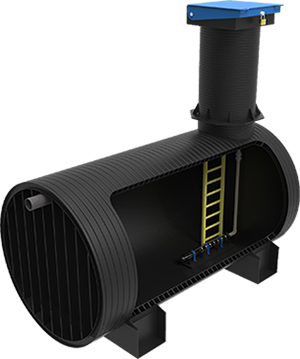

Блочная насосная станция с погружными насосами - Водпромтех

Данное компактное решение востребовано при дефиците площади размещения отдельных сооружений.

Надземные и подземные блочные насосные станции оснащены системой освещения и вентиляцией.

Кабель питания в комплект поставки не входит.

Конструкция модульных станций позволяет в кратчайшие сроки выполнить строительно-монтажные и пуско-наладочные работы, а также существенно сократить расходы на строительство и эксплуатацию.

Документация

Водопроводные насосные станции соответствуют требованиям технического регламента Таможенного союза 010/2011 «О безопасности машин и оборудования», 004/2011 «О безопасности низковольтного оборудования» и 020/2011 «Электромагнитная совместимость».

Качество продукции подтверждено декларацией о соответствии (регистрационный номер ТС № RU Д-RU.PA01.B.62671 от 29.08.2017 года).
